Der Schlüssel zur Wahl von flachem Kupfergeflechtdraht oder rundem Kupfergeflechtdraht liegt darin, zu bestimmen, ob Ihr Anwendungsszenario mehr Wert auf Kontaktfläche und strukturelle Stabilität legt oder ob Biegeflexibilität und Verkabelungskomfort mehr Wert legen.

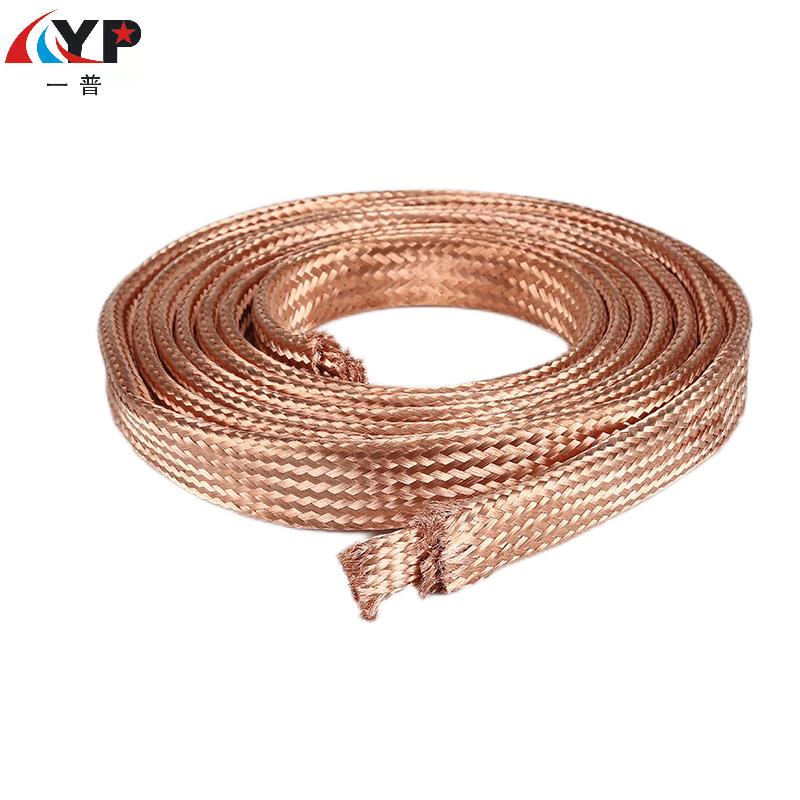

Flacher geflochtener Kupferdraht- geeignet für feste Verbindungen, Hochstrom- und erdbebensichere Anwendungen
Wenn Sie auf die folgenden Situationen stoßen, geben Sie Flachdrähten Vorrang:
-Die angeschlossenen Objekte sind flache Platten, wie z. B. Ausgangsleitungen von Transformatoren, Sammelschienen von Schaltanlagen und Kontakte von Leistungsschaltern. Eine flache Form kann perfekt passen, die Kontaktfläche vergrößern und den Kontaktwiderstand verringern.
-Es kommt zu Vibrationen im Gerät, beispielsweise wenn es an Motoren oder große Dieselmotoren angeschlossen ist. Seine Webstruktur kann Vibrationen effektiv dämpfen und ist ermüdungsbeständiger als einsträngige Kupferstäbe.
- Lockerheit muss verhindert werden: Es ist nicht leicht, nach dem Schneiden zu verstreuen, und die Fadenenden müssen während der Installation nicht speziell behandelt werden, was die Bedienung komfortabler macht.
-Leitung hoher Ströme: In Hochstromszenarien (z. B. Hunderte oder sogar Tausende Ampere) haben Flachdrähte eine größere Wärmeableitungsfläche und normalerweise eine bessere Stromtragfähigkeit als Runddrähte mit der gleichen Querschnittsfläche.

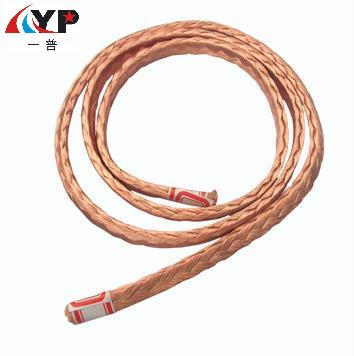

Runder geflochtener Kupferdraht- Geeignet für flexible Verkabelung, Bewegungsverbindungen und enge Räume
Wenn die folgenden Eigenschaften erfüllt sind, sind kreisförmige Linien die geeignetere Wahl:
-Der Verkabelungsraum ist eng und verwinkelt, z. B. in den Ecken von Schaltschränken und die Installation von Leitungen ist erforderlich. Die verdrillte Struktur runder Drähte ist äußerst weich und weist einen sehr kleinen Biegeradius auf.
-Verbindungskomponenten erfordern Bewegung, beispielsweise Kohlebürstenleitungen für Motoren und aktive Gelenke für Roboter. Die Flexibilität kreisförmiger Drähte macht sie weniger anfällig für Brüche bei wiederholtem Biegen.
-Der Installationspfad ist nicht festgelegt: Wenn die Anschlussposition vor Ort angepasst werden muss, lässt sich der Runddraht leichter manuell biegen und formen.
-Universelle Verkabelungsanforderungen: Als universeller flexibler Draht verbindet er verschiedene herkömmliche elektrische Komponenten.
Zusammenfassung:
Schritt 1: Sehen Sie sich die Form des Anschlussterminals an
-Wenn es sich um einen Flachanschluss handelt (z. B. Sammelschiene, Kupfersammelschiene) → wählen Sie einen Flachdraht.
-Wenn es sich um einen runden Anschluss handelt (z. B. einen Anschlusspfosten oder einen Bolzen), können beide verwendet werden, aber runde Drähte sind flexibler und flache Drähte müssen mit runden Enden gecrimpt werden.
Schritt 2: Überprüfen Sie den Installationspfad und die Umgebung
-Der Pfad ist fest, gerade oder nur leicht gekrümmt → wählen Sie eine flache Linie.
-Der Weg ist komplex, erfordert mehrere Kurven oder führt durch enge Löcher → Wählen Sie eine kreisförmige Linie.
