In der Welt der elektrischen Verbindungen beidesKupfergeflechtdrahtUndKupferlitzespielen wichtige Rollen. Obwohl beide flexible Leiter sind, haben sie ihre eigenen Stärken in Designkonzepten und Anwendungsszenarien.

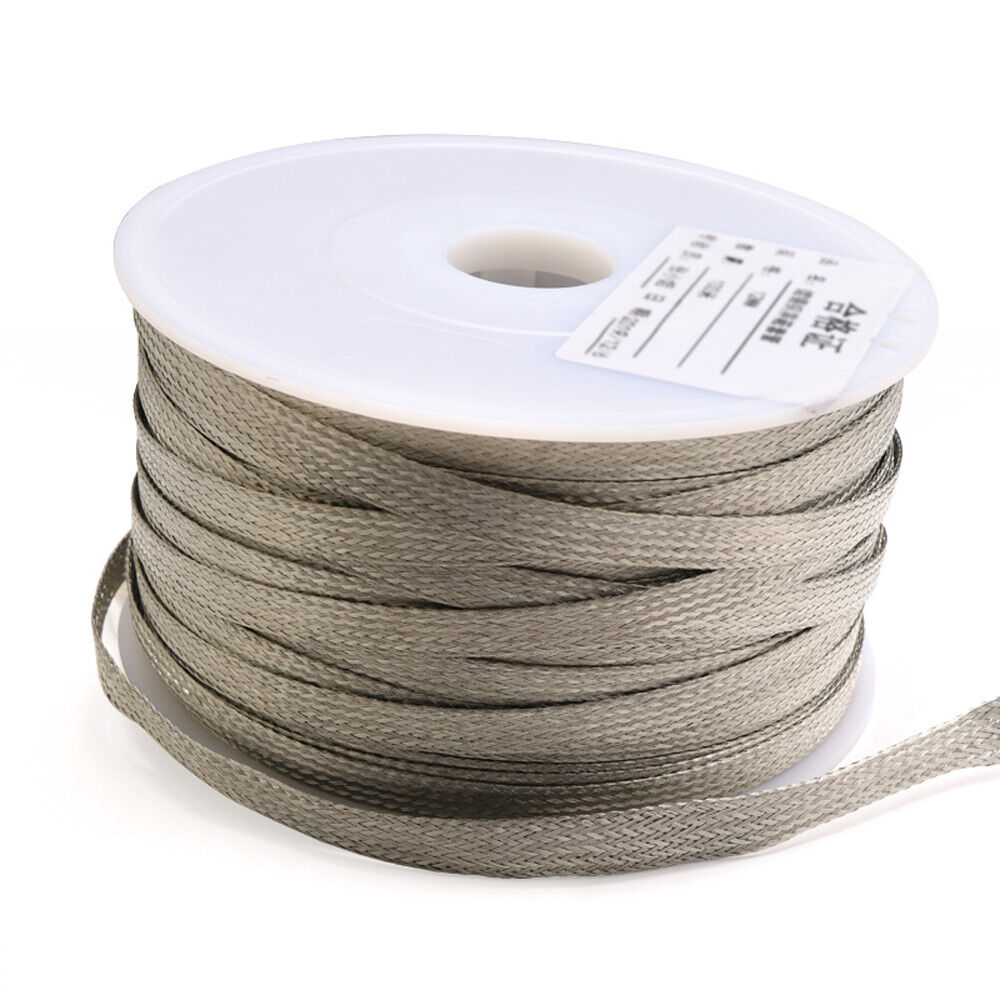

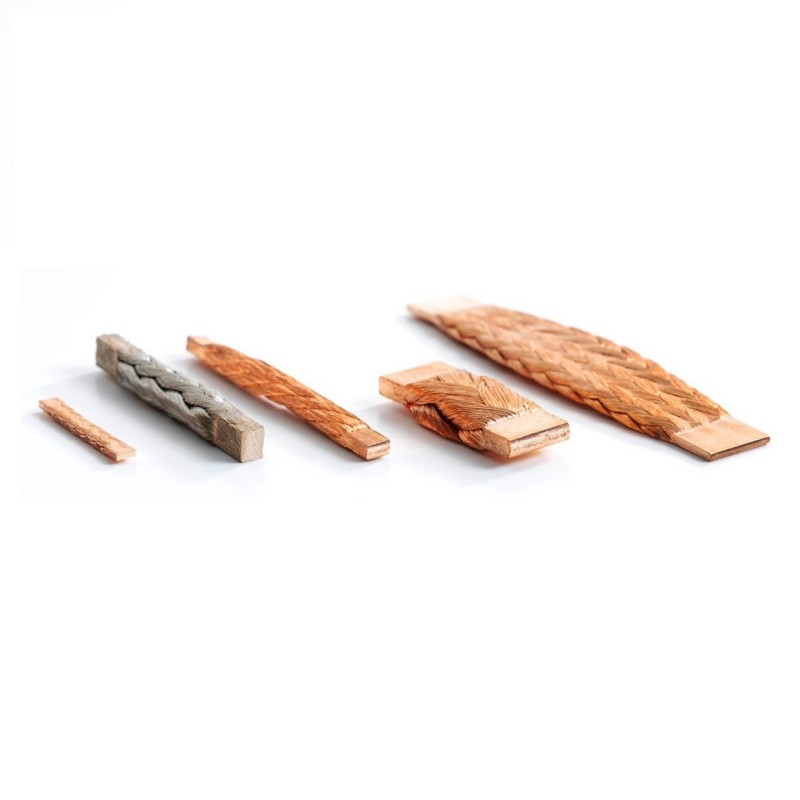

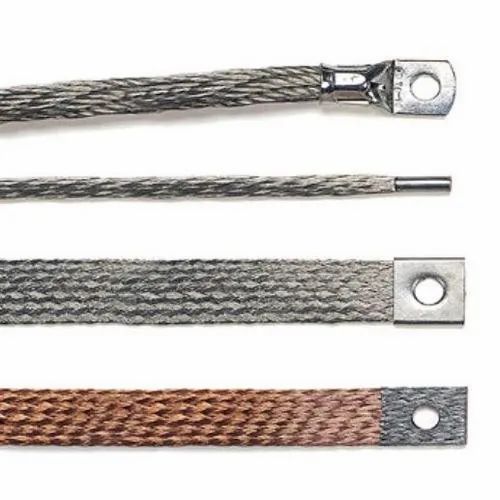

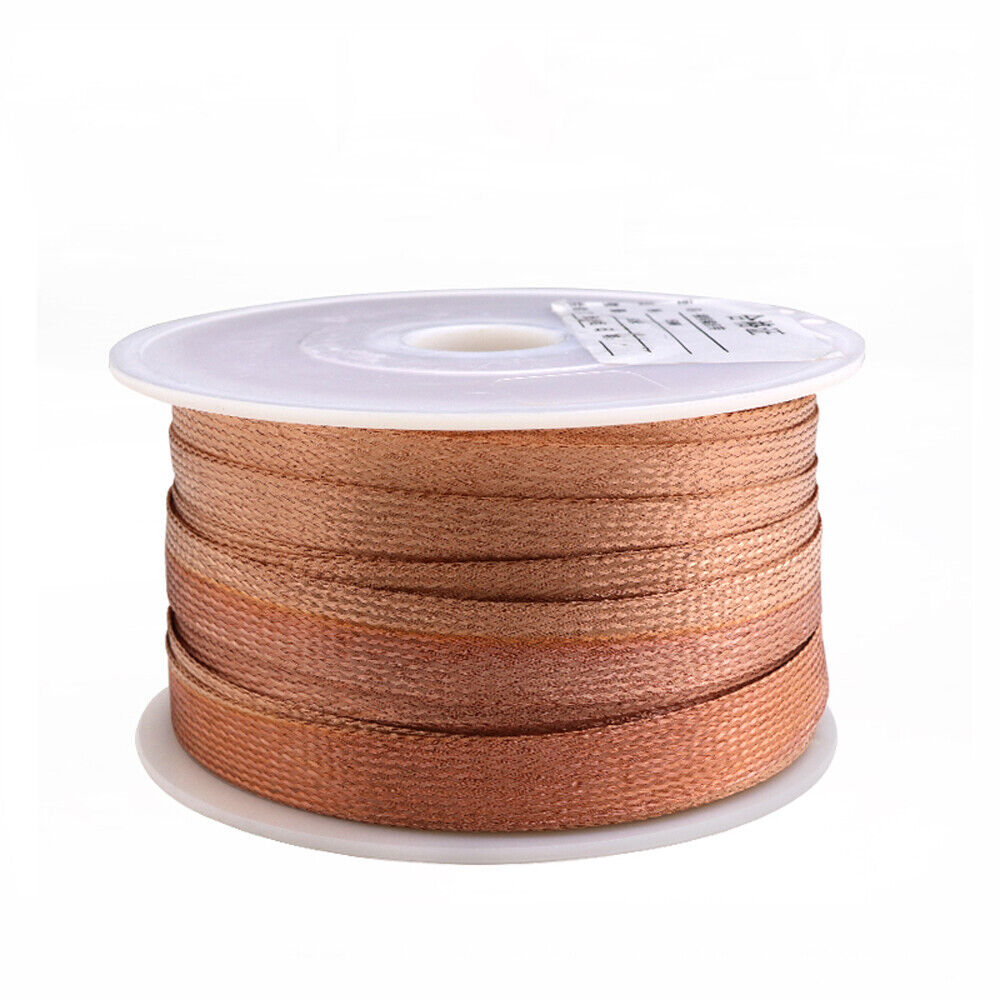

Die strukturellen Unterschiede bestimmen ihre grundlegenden Eigenschaften. Kupferlitzen bestehen aus mehreren kreisförmigen Kupferdrähten, die in einer festen Richtung verdrillt sind und eine enge Spiralstruktur bilden. Diese Konstruktion gewährleistet die Stabilität unter Längsbeanspruchung. Geflochtener Kupferdraht besteht aus flachem Kupferdraht, der mit Kette und Schuss zu einem Netz verwoben ist, was ihm die gleiche Flexibilität in mehrere Richtungen verleiht. Genau wie der Unterschied zwischen Seilen und Gurten ist das eine gut für die Traktion in eine Richtung geeignet, während das andere sich an mehrdimensionale Biegung anpasst.
Auch die Stromführungseigenschaften variieren. Bei gleicher QuerschnittsflächeKupferlitzeverfügt aufgrund seiner kompakten Bauweise über eine höhere Stromdichte und eignet sich daher für die Energieübertragung über große Entfernungen. Obwohl der Strompfad von Kupfergeflechtdrähten etwas länger ist, bietet seine Maschenstruktur eine größere Wärmeableitungsfläche, wodurch die erzeugte Wärme an lokalen Hochlast-Anschlusspunkten schneller abgeführt werden kann, was besonders wichtig für Schaltschränke mit begrenztem Platzangebot ist.
Was die mechanische Leistung betrifft,Kupfergeflechtdrahtschneidet im Hinblick auf Vibrationsfestigkeit und Ermüdungsfestigkeit besser ab. Seine Netzstruktur kann Spannungen effektiv verteilen und eignet sich für Umgebungen mit kontinuierlichen Vibrationen, wie z. B. Generatorausgänge oder Transformatoranschlüsse. Kupferlitzen eignen sich besser für statische oder niederfrequente Vibrationssituationen und ihre regelmäßige Struktur erleichtert die saubere Verlegung in Kabelrinnen.
Auch die einfache Installation und Wartung ist ein wichtiger Aspekt bei der Auswahl.Kupfergeflochtener Drahtlässt sich leicht in bestimmte Formen schneiden und kann in verschiedenen Winkeln direkt auf Kontaktflächen installiert werden. Kupferlitzen erfordern eine passende Klemmencrimpung, eignen sich jedoch besser für die Installation über große Entfernungen. Bei Teilen, die häufig demontiert und gewartet werden müssen, ist die Anpassungsfähigkeit von geflochtenem Draht normalerweise besser.
Im Hinblick auf die Anpassungsfähigkeit an die Umwelt kann verzinnter Kupfergeflechtdraht aufgrund seiner größeren Oberfläche und Maschenstruktur eine gleichmäßigere Schutzschicht in korrosiven Umgebungen bieten. Wenn die Oberflächenbehandlung vonKupferlitzeBei unsachgemäßer Handhabung kann der Verdrehungsspalt zum Ausgangspunkt für Korrosion werden. Mittlerweile kann die Maschenstruktur von geflochtenem Draht auch bei Hochfrequenzanwendungen für eine bessere elektromagnetische Abschirmwirkung sorgen.
Der Schlüssel zur AuswahlKupfergeflechtdrahtoderKupferlitzeist es, die spezifischen Anforderungen des Projekts zu verstehen. Für die Fernübertragung und die regelmäßige Installation können Kupferlitzen gewählt werden. Kupfergeflechtdrähte eignen sich für komplexe Räume und Vibrationsumgebungen. Schlagen Sie vor, die am besten geeignete technische Auswahl auf der Grundlage von Faktoren wie aktueller Belastung, mechanischer Beanspruchung, Platzbeschränkungen und Umgebungsbedingungen zu treffen.
